Worksbell

RAPFIX Racing

RAPFIX Racing

¥35,200 JPY
¥35,200 JPY
セール 売り切れ
税込
タイプ

経緯

競技用クイックリリースハブの理想形として開発。既にラフィックスシリーズは、市販スポーツステアリングホイールの着脱可能ハブとして2万個を超える販売実績を記録し、独自のボールロックシステムで、「クイックリリース＝ラフィックス」としての地位を確立しました。このテクノロジーを基に競技車両専用として小型・軽量化を実現しました。

特徴

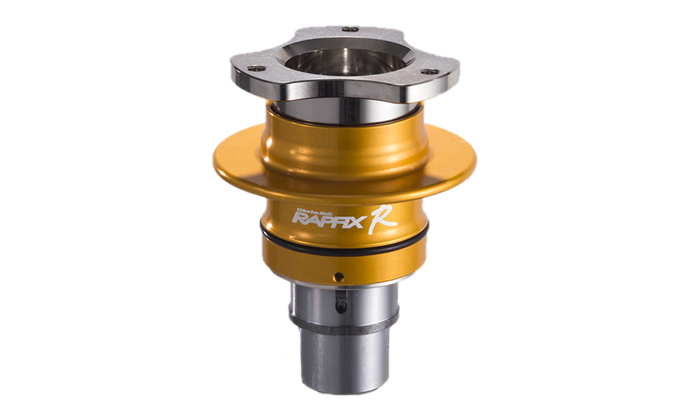

スリーブを引くとソケット内の鋼球がフリーになり、プラグからソケットが離脱します。引かれたスリーブはそのままホールドされ、挿入の際に改めてスリーブを引く必要はありません。どの角度でも挿入可能で、ステアリングホイール（ソケット）とステアリングシャフト（プラグ）の角度が合致したときに自動的に結合できるのが大きな利点であり、ラフィックス以前のクイックリリースに見られた、TOPを正確に合わせないとシャフトが挿入できない、といった煩わしさが大いに軽減されました。また、独自の技術により、鋼球が常にプラグに対して圧力を保つ為にガタつきが無く、確実な操舵力の伝達が可能です。このガタつきがない上にスムーズな結合は、製品がある程度磨耗しても有効であり、ドライバーのシビアなステアリングホイール操作に大きく貢献します。さらにラフィックス・レーシングではレースシーンにおける絶対的な信頼性を確立するために、プラグとソケットの完全結合でラジアル荷重を確実にロックする新機構「カムロック」を採用。ボールロックと合わせ、安全性を約束します。

仕様

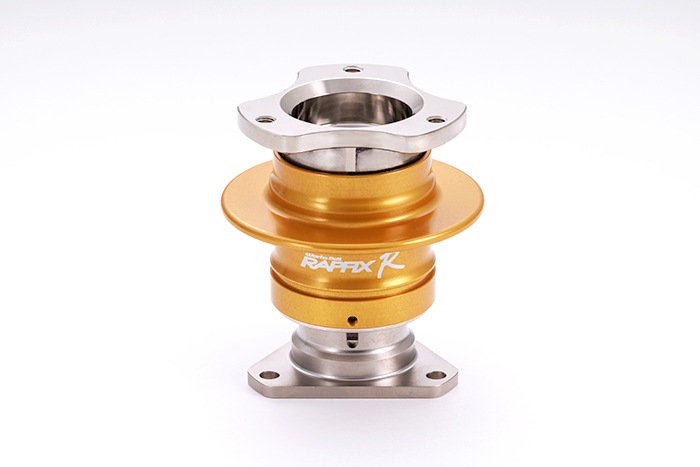

競技車両の使用を前提として開発。ステアリングシャフトに容易に溶接できるようにプラグはクロムモリブテン鋼材SCM435を用い、スリーブは軽量・高強度を得る為に内部にSUS420をライナー使用。ソケットは超ジュラルミンと、さらに特殊メッキによって耐久性を持たせました。プラグ先端にはハードな使用を想定し、デルリン樹脂製の保護キャップを装着。仮に乱雑な挿入を行ってもプラグ先端がソケットにダメージを与えにくく、保護キャップが損傷した場合には容易に交換が可能です。ステアリングシャフトにボルトで固定（PCD50.8mm　3穴）できるボルトタイプを追加しました。

強度

日本のアフターマーケットの製品基準であるNAPAC基準(※1)で定義されている試験を実施しています。
これらの試験を実際に行った結果、曲げ試験、ねじり試験ともに規定荷重でわずかに永久変形を発生してガタつきも増加したものの、その後も着脱可能であり、破断には至らず大きな荷重が生じても操舵不可能とならないことが実証されました。さらに、結合されたプラグとソケットに強い引張力が働いた場合に、どれくらいの荷重でリリースされてしまうかもの試験を行い、3754Kg（3.67KN）でも破壊せず、ステアリングホイールとの締結ビスが先に破壊して試験が終了。クイックリリース機能は終了後も作動できることが確認されました。日本工業規格による運転者の標準体重が55kgであるので約68Gの引張方向の衝撃に耐えることとなります。
耐久性では1万回の着脱社内試験でも、ガタつきは増加するが操舵可能で着脱操作も可能であり、破断に至らないことが確認されました。

(※1)ステアリングホイールの操舵による操舵力の伝達、ラジアル力については捩り試験として29.7kg･ｍ（291Ｎ･ｍ）の静荷重で破壊の無いこと、ステアリングホイールのTOP位置にドライバーの体重が作用するような曲げ荷重では、曲げ試験として19.8kg･m（194N･m）の静加重で破壊が無いこと、とされています。
